Capteur intrusif ou non intrusif : ce que « non intrusif » veut vraiment dire

Un capteur intrusif pénètre dans l'écoulement qu'il mesure : doigt de gant, sonde plongeante, turbine, tube de Pitot. Un capteur non intrusif mesure sans rien introduire dans le fluide : depuis l'extérieur de la paroi, ou par des éléments affleurants qui ne perturbent pas la veine fluide. La distinction paraît technique ; elle est en réalité l'un des critères les plus discriminants du choix d'instrumentation, parce qu'elle cumule quatre enjeux : la fidélité de la mesure, la tenue mécanique, l'hygiène et la maintenance.

Cet article précise les termes (non intrusif ne veut pas toujours dire non invasif ni sans contact), passe en revue ce que l'intrusion coûte réellement, et les cas où le critère devient éliminatoire, avec la question à poser aux fournisseurs pour dissiper le flou qui entoure ces mots.

Intrusif, invasif, sans contact : de quoi parle-t-on exactement ?

Trois notions distinctes, souvent confondues dans les documentations.

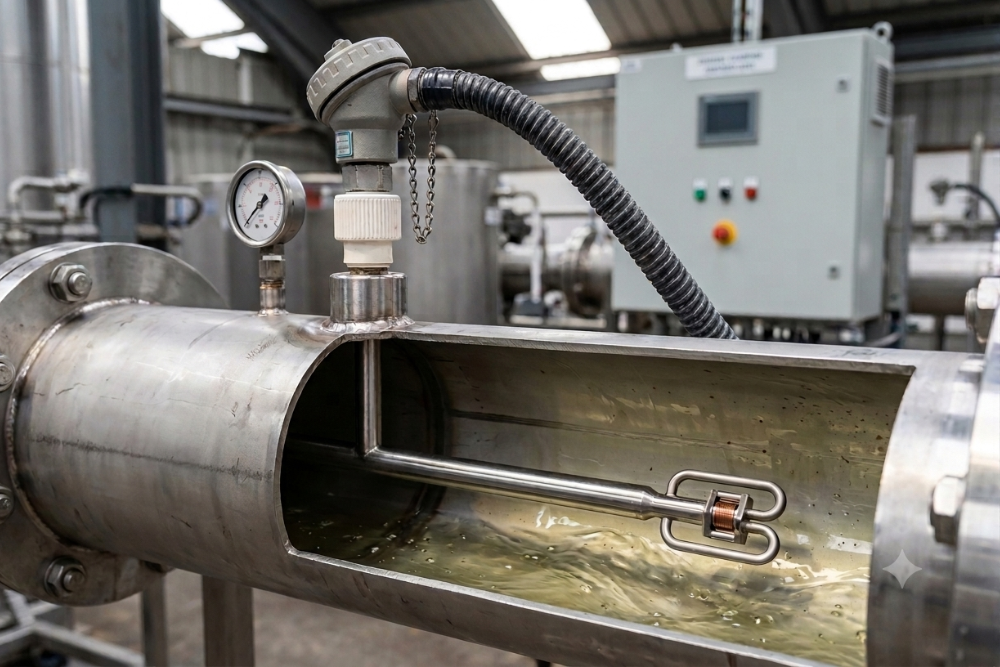

• • Intrusif : un élément du capteur pénètre dans la veine fluide et perturbe l'écoulement (sonde plongeante, turbine, corps d'obstacle).
  • Invasif : le capteur nécessite une ouverture de la conduite (piquage, bride, manchon), même si rien ne dépasse ensuite dans l'écoulement ; un capteur peut être invasif à l'installation et non intrusif en fonctionnement.

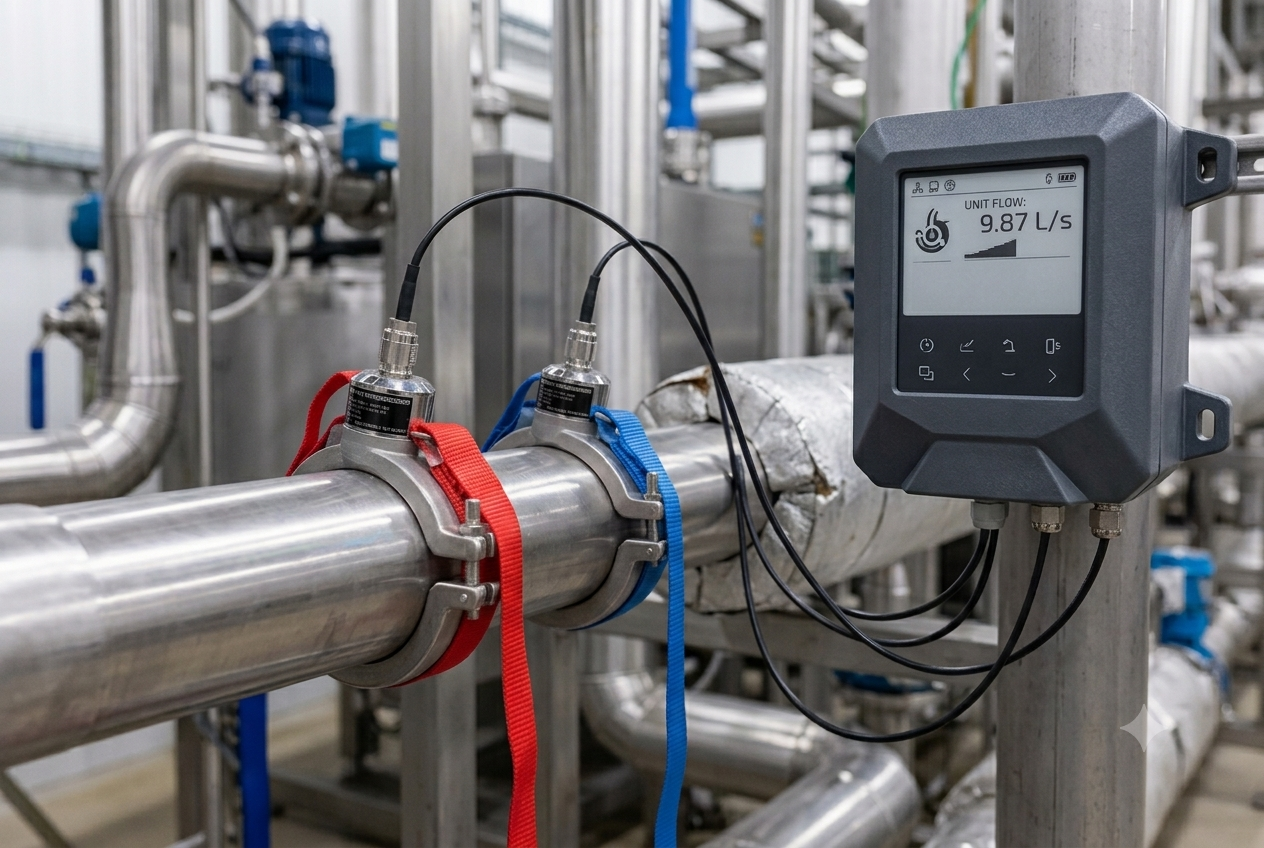

  • Sans contact (ou non invasif) : le capteur mesure à travers la paroi, sans aucune ouverture, comme les débitmètres ultrasoniques clamp-on.

La hiérarchie utile pour un procédé :

• • ce qui compte en fonctionnement est l'intrusion (perturbe-t-on l'écoulement ? crée-t-on un point faible ou une zone de rétention ?) ;
  • ce qui compte à l'installation est l'invasivité (faut-il ouvrir, arrêter, requalifier ?).

Un capteur intégré comme un tronçon de canalisation est invasif à l'installation (on insère le tronçon) mais rigoureusement non intrusif en fonctionnement : la paroi interne reste celle d'une conduite lisse. Un clamp-on est ni invasif ni intrusif, au prix d'une mesure filtrée par la paroi.

Que coûte réellement un capteur intrusif ?

3 coûts, dont l'addition explique pourquoi tant de lignes critiques restent sous-instrumentées.

• • Il perturbe ce qu'il mesure. Tout obstacle dans la veine crée sillage, perte de charge et modification locale du profil d'écoulement : le capteur mesure un écoulement qui n'existerait pas sans lui. Sur les écoulements sensibles (multiphasiques, faibles vitesses, produits fragiles), la perturbation peut dépasser le phénomène mesuré.
  • Il crée des zones de rétention. Autour d'un élément pénétrant, l'écoulement décolle : cavités, zones mortes, recoins où le produit stagne et où le biofilm s'installe. En agroalimentaire et en pharmacie, c'est un enjeu de conception hygiénique : l'élément intrusif est, par géométrie, un point difficile à nettoyer au cœur du flux produit.
  • Il s'use et s'encrasse. Exposé au flux, l'élément intrusif subit abrasion, corrosion et dépôts, et sa dégradation fausse la mesure : un capteur encrassé dérive, et sa dérive ressemble à une dérive du procédé. La maintenance du capteur devient elle-même une intervention sur la ligne.

Quand le critère non intrusif devient-il éliminatoire ?

Dans 4 situations, fréquentes et cumulables.

• • Les circuits sous fortes contraintes (pression, température, cyclages) : chaque organe en saillie est un risque de défaillance mécanique que les cahiers des charges excluent.
  • Les procédés hygiéniques (agroalimentaire, pharmacie, cosmétique) : les référentiels de conception bannissent les zones de rétention, et un capteur au milieu du flux en est une par construction.
  • Les fluides encrassants ou abrasifs : l'élément intrusif se dégrade et fausse la mesure précisément là où on en a le plus besoin.
  • Les écoulements qu'on ne veut pas perturber : mesures fines de régimes multiphasiques, produits sensibles au cisaillement, métrologie de référence.

Hors de ces cas, l'intrusion peut rester un choix acceptable : une sonde de température en doigt de gant dans un circuit d'eau tempéré ne pose guère de problème. Le critère n'est pas dogmatique, il est contextuel ; mais dans les contextes où il s'applique, il élimine avant tout autre critère de performance.

Comment mesurer sans intrusion ?

Deux grandes voies, aux compromis symétriques.

• • À travers la paroi : ultrasons clamp-on, mesures thermiques ou radiométriques de peau. Aucune ouverture, installation sans arrêt ; en contrepartie, la paroi filtre l'information : grandeurs globales, sensibilité à l'état de la conduite et au couplage, et peu d'accès à ce qui se passe dans la section.

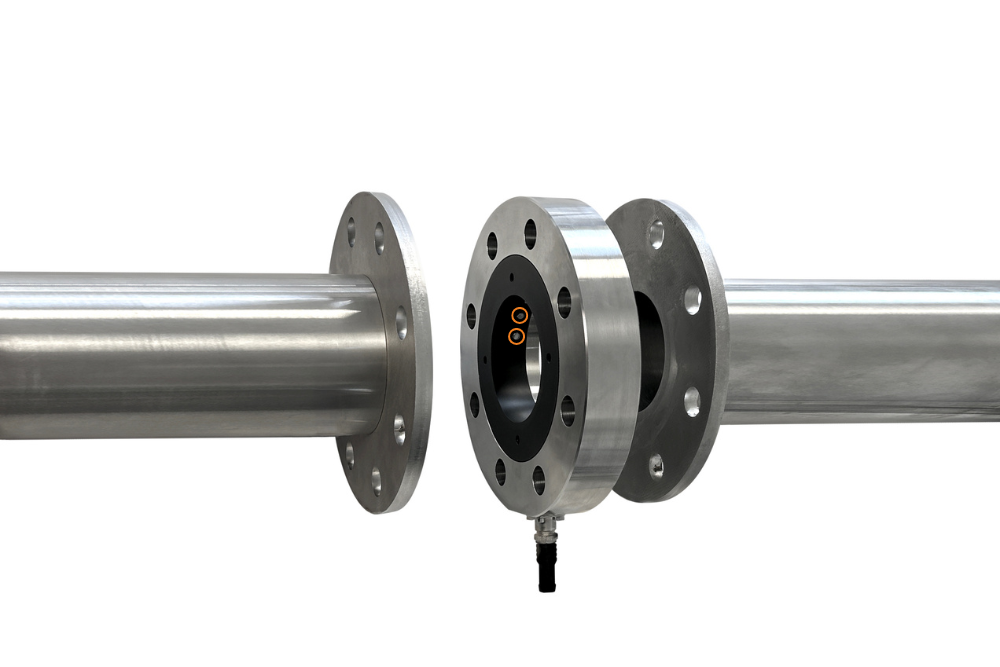

  • Par des éléments affleurants. Les éléments sensibles sont intégrés à la paroi, au ras de la surface interne, sans rien qui dépasse : c'est l'architecture de la tomographie d'impédance électrique, dont les électrodes affleurent la paroi d'un tronçon de canalisation. Le fluide voit une conduite lisse ; la mesure, elle, accède à l'intérieur : la distribution du fluide dans toute la section, interfaces, phases, dépôts, telle que décrite dans notre panorama de la tomographie de process.

    C'est la combinaison qui échappait aux deux voies classiques : ni la perturbation de l'intrusif, ni la cécité du clamp-on, au prix d'une installation invasive une fois (l'insertion du tronçon), puis d'un fonctionnement sans contrainte, y compris sous les cycles de nettoyage.

La question à poser à tout fournisseur qui affiche « non intrusif » : qu'est-ce qui est au contact du fluide, quelle est sa géométrie par rapport à la paroi interne, et que se passe-t-il à l'installation ? Les trois réponses situent le produit sans ambiguïté sur la carte intrusif/invasif/sans contact.
